Відновлення рукояті та отворів вуха маніпулятора "Pathfinder".

Компанією ТОВ "Гідро-Максимум" був проведений ремонт рукояті стріли маніпулятора Pathfinder.

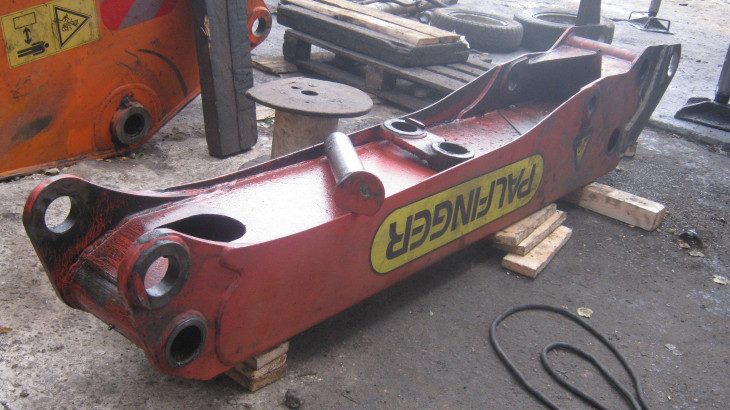

Надійшла в ремонт деформована стріла рукояті маніпулятора, що утворилися внаслідок неправильної експлуатації техніки. Рукоятка мала такі ушкодження:

Деформація геометрії лівого вуха кріплення рукояті до стріли;
Розрив правого вуха кріплення рукояті до стріли;
Вироблення отворів;
Для усунення несправностей робота була зроблена у кілька етапів:

1 ЕТАП:

Вирізали сегмент пошкоджений (обірваний) правий сегмент вуха;
Виготовлення сегмента стріли, а також підсилювальної накладки (внутрішня частина);

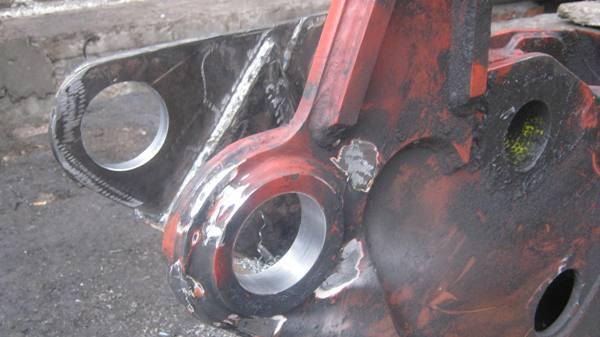

Відновлення геометрії лівого вуха за допомогою пресового обладнання;

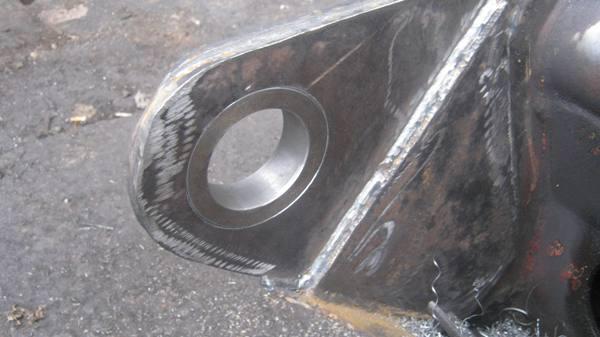

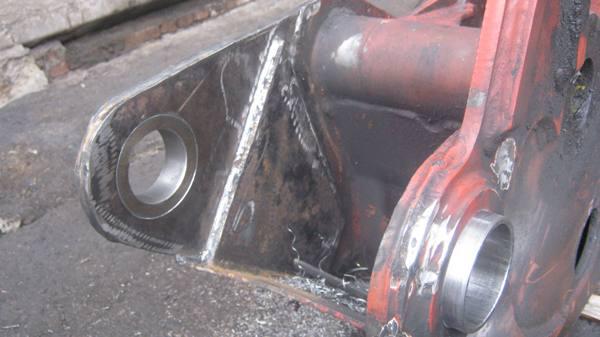

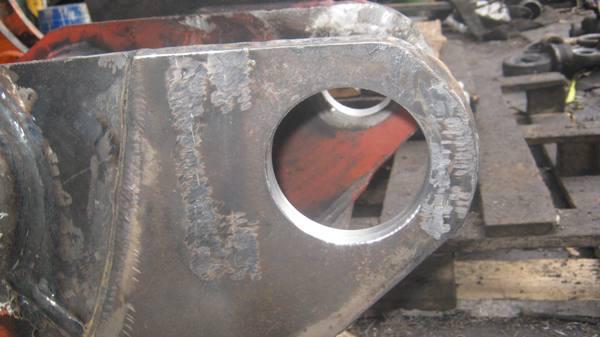

Зварювання виготовленого сегмента до стріли, а також посилюючого елемента;
