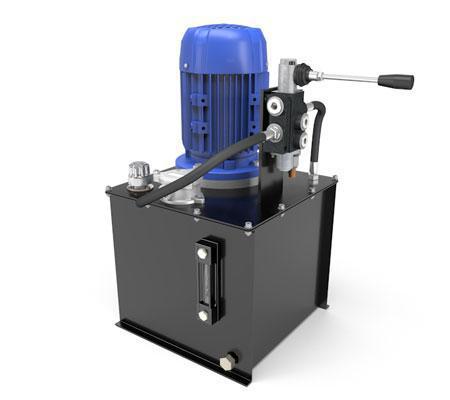

Маслостанція з ручним управлінням. Подача 3 літри в хвилину, тиск від 35 до 160 бар

  • Під замовлення
  • Код: Rb160S3
clockВідправка з 06 травня 2024

від 43 200

+380 (97) 133-99-77
відділ продажів
  • +380 (67) 552-23-77
    инженер гидравлик Даниил
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Маслостанція з ручним управлінням. Подача 3 літри в хвилину, тиск від 35 до 160 бар
Маслостанція з ручним управлінням. Подача 3 літри в хвилину, тиск від 35 до 160 барПід замовлення
від 43 200
+380 (97) 133-99-77
відділ продажів
  • +380 (67) 552-23-77
    инженер гидравлик Даниил
Опис
Характеристики
Інформація для замовлення

Недорога компактна гідростанція з ручним керуванням з максимальним тиском 160 бар (16 МПа) і подачею 3 літри в хвилину - ціна, опис, гидросхема

  • Номінальний тиск : 160 бар
  • Номінальна подача : 2 л/хв
  • Потужність двигуна : 0.75 кВт, 1500 об./мін.
  • Об'єм масляного бака : 20 л

Гідростанція базового виконання з подачею 3 літри в хвилину, тиск може бути налагоджене в діапазоні від 50 до 160 бар. В комплекті моноблочний трипозиційний чотирьохлінійний гідророзподільник з ручним керуванням, покажчик рівня з термометром, заливна горловина з сапуном, зливний фільтр.

Загальні технічні характеристики :

  • Робочий об'єм насоса – 2.1 см3
  • Номінальний тиск – від 50 до 160 бар
  • Номінальна подача – 3 л/хв
  • Об'єм масляного бака – 20 л
  • Електроживлення – трифазний струм, напругою 380 В, 50 Гц



Найменування Тиск Потужність двигуна
1Rb160S3 50-120 бар 0.75 кВт
2Rb160S3 50-160 бар 1.1 кВт



Комплектація, фізичні розміри, значення тиску і подачі бути змінені за бажанням замовника.
Всі гідравлічні насосні станції проходять обов'язкову перевірку і випробування

Призначення гідростанції

Гідростанція призначена для створення гідравлічної енергії та підключення одного або декількох виконавчих гідропристроїв - гідроциліндрів. Гідравлічна насосна станція виконана в кліматичному виконанні "У" категорій розміщення 2, 3 за ГОСТ 15150-69. Температура навколишнього середовища від 5°С до 40°С. Робоча рідина: ВМГЗ ТУ 38101479-86, МГЕ-10А ОСТ 3801281-82. Клас чистоти робочої рідини повинен бути не нижчим за 10 клас за ГОСТ 17216-71. Температура робочої рідини під час експлуатації насосної установки повинна бути в межах від плюс 5°С до плюс 50°С. Робоче положення насосної установки – горизонтальне. Допускається нахил до 5° у будь-який бік

Гідравлічна схема маслостанції

Позначення

Позначення Найменування Кількість Примітка
Н Насос 1 P = 16 МПа
М Електродвигун 1 N = 1.1 кВт
КП Клапан запобіжний 1
Ф1 Всмоктуючий фільтр 1 е = 90 мкм
Ф2 Зливний фільтр 1 е = 25 мкм
Ф3 Фільтр-сапун заливний 1
Р Гідророзподільник 4/3 1 P = 25 МПа
Б Бак 1 V = 20 л
У Покажчик рівня 1

Опис роботи гідросхеми:
Електродвигун (М) повертає насос (Н). Робоча рідина, що всмоктується насосом з бака (Б) через сітчастий фільтр (Ф1), рукави високого тиску подається в робочу порожнину виробу. Налаштування граничного тиску маслостанції здійснюється запобіжним клапаном (КП). Максимальний робочий тиск олії 16 МПа. Гідророзподільник (Р) призначений для керування роботою потоком гідравлічної рідини. Перемикання положень золотника гідророзподільника електромагнітом здійснюється з коробки управління (робоче положення «A» та холостий хід «B»). Повернення в нейтральне положення («0») здійснюється за рахунок впливу пружного елемента (пружини). Тиск у системі контролюється манометром (МН) (0...40 МПа). На зливальній лінії встановлено масляний фільтр (Ф2). Перепад тиску робочої рідини до та після фільтрів не повинен перевищувати 0,5 МПа. Перепад тиску понад допустимий призводить до виходу їх з ладу. Робоча рідина заливається в бак через заливний сітчастий фільтр (ФЗ). Рівень рідини в баку та її температура контролюється відповідно за допомогою рівнеміру (У).

Не є публічною офертою. Вся подана інформація має довідковий характер. Характеристики, параметри та фізичні розміри можуть бути змінені без попередження.

Основні атрибути
Ємність масляного бака20 л
Номінальна подача3 л/хв
Номінальний робочий тиск16 МПа
