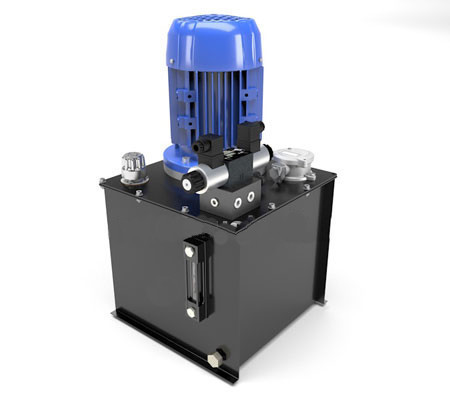

Маслостанція з електромагнітним керуванням. Подача 20 літрів в хвилину, тиск від 35 до 160 бар

  • Під замовлення
  • Код: b160mp16s20
clockВідправка з 10 березня 2024

від 42 200

+380 (97) 133-99-77
відділ продажів
  • +380 (66) 133-99-77
    інженер гідравлік Данило
  • +380 (67) 552-23-77
    инженер гидравлик Даниил
повернення товару протягом 14 днів за рахунок покупця
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Маслостанція з електромагнітним керуванням. Подача 20 літрів в хвилину, тиск від 35 до 160 бар
Маслостанція з електромагнітним керуванням. Подача 20 літрів в хвилину, тиск від 35 до 160 барПід замовлення
від 42 200
+380 (97) 133-99-77
відділ продажів
  • +380 (66) 133-99-77
    інженер гідравлік Данило
  • +380 (67) 552-23-77
    инженер гидравлик Даниил
Опис
Характеристики
Інформація для замовлення

Маслостанція c електромагнітним управлінням з максимальним тиском 160 бар (16 МПа) і подачею 20 літрів в хвилину - ціна, опис, гидросхема

  • Номінальний тиск : 35 - 160 бар
  • Номінальна подача : 20 л/хв
  • Потужність двигуна : 2.2 - 7.5 кВт, 1500 об./мін.
  • Об'єм масляного бака : 100 л

Базова маслостанцій з подачею 20 літрів в хвилину. В залежності від комплектації тиск може бути налагоджене в діапазоні від 35 до 160 бар. В комплекті трипозиційний чотирьохлінійний гідророзподільник з електромагнітним керуванням, покажчик рівня з термометром, заливна горловина з сапуном, зливний фільтр.



Загальні технічні характеристики :

  • Робочий об'єм насоса – 11 см3
  • Номінальний тиск – від 35 до 160 бар
  • Номінальна подача – 20 л/хв
  • Об'єм масляного бака – 63 л
  • Електроживлення – трифазний струм, напругою 380 В, 50 Гц
Найменування Тиск Потужність двигуна
1b160mp16s20 35-50 бар 2.2 кВт
2b160mp16s20 35-70 бар 3 кВт
3b160mp16s20 35-100 бар 4 кВт
4b160mp16s20 35-140 бар 5.5 кВт
5b160mp16s20 35-160 бар 7.5 кВт
Комплектація, фізичні розміри, значення тиску і подачі бути змінені за бажанням замовника.
Всі гідравлічні насосні станції проходять обов'язкову перевірку і випробування

Призначення маслостанції

Маслостанція призначена для створення гідравлічної енергії та підключення одного або кількох виконавчих гидроустройств - гідроциліндрів. Гідравлічна насосна станція виконана в кліматичному виконанні «У» категорії розміщення 2, 3 по ГОСТ 15150-69. Температура навколишнього середовища від плюс 5°С до плюс 40°С. Робоча рідина: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Клас чистоти робочої рідини повинен бути не нижче 10 класу по ГОСТ 17216-71. Температура робочої рідини під час експлуатації насосної установки повинна знаходитися в межах від плюс 5°С до плюс 50°С. Робоче положення насосної установки - горизонтальне. Допускається нахил до 5° в будь-яку сторону

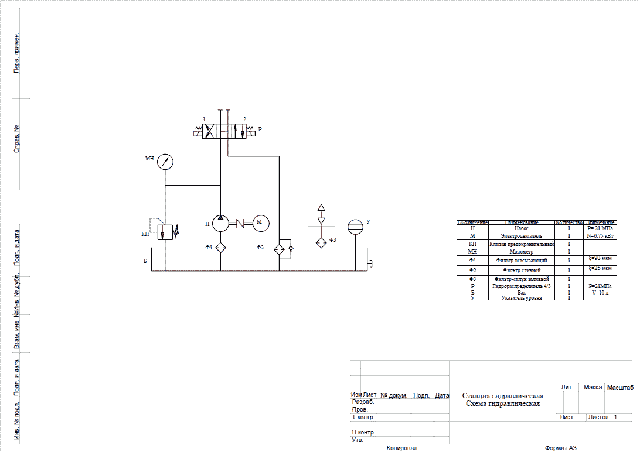

Гідравлічна схема маслостанції

Позначення

Позначення Найменування Кількість Примітка
Н Насос 1 P = 16 МПа
М Електродвигун 1 N = 5.5 кВт
КП Клапан запобіжний 1
Ф2 Зливний фільтр 1 е = 25 мкм
Ф3 Фільтр-сапун заливний 1
Р Гідророзподільник 4/3 1 P = 16 МПа
Б Бак 1 V = 63 л
У Покажчик рівня 1

Опис роботи гідросхеми:
Електродвигун (М) повертає насос (Н). Робоча рідина, що всмоктується насосом з бака (Б) через сітчастий фільтр (Ф1), рукави високого тиску подається в робочу порожнину виробу. Налаштування граничного тиску маслостанції здійснюється запобіжним клапаном (КП). Максимальний робочий тиск олії 23 МПа. Гідророзподільник (Р) призначений для керування роботою потоком гідравлічної рідини. Перемикання положень золотника гідророзподільника електромагнітом здійснюється з коробки управління (робоче положення «A» та холостий хід «B»). Повернення в нейтральне положення («0») здійснюється за рахунок впливу пружного елемента (пружини). Тиск у системі контролюється манометром (МН) (0...40 МПа). На зливальній лінії встановлено масляний фільтр (Ф2). Перепад тиску робочої рідини до та після фільтрів не повинен перевищувати 0,5 МПа. Перепад тиску понад допустимий призводить до виходу їх з ладу. Робоча рідина заливається в бак через заливний сітчастий фільтр (ФЗ). Рівень рідини в баку та її температура контролюється відповідно за допомогою рівнеміру (У).

Не є публічною офертою. Вся подана інформація має довідковий характер. Характеристики, параметри та фізичні розміри можуть бути змінені без попередження.

Переглянути каталог  компонентів гідростанцій та маслостанцій можна за посиланням. Проконсультуємо у питаннях запуску та експлуатації. Звертайтесь!

Ми також займаємося виготовленням гідроциліндрів, рукавів РВД та ремонтом гідравліки.



Основні атрибути
Ємність масляного бака63 л
Номінальна подача20 л/хв
Номінальний робочий тиск16 МПа
  • Ціна: від 42 200
