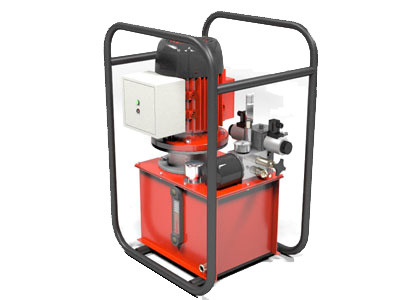

Гідростанція високого тиску з електромагнітним управлінням

Маслостанція високого тиску - ціна, опис, креслення, гідросхема

Номінальний тиск – 70 МПа
Номінальна подача – 0.9 л/хв
Потужність приводного двигуна – 1.1 кВт, 1500 об/хв.
Об'єм масляного бака – 10 л.
Маса (з сухим баком) – 22 кг
Маслостанція високого тиску використовується як приводна установка для застосування гідравлічного інструменту (різаки, знімники, гідрокліни, і т.д.). Як компактна за габаритами ідеально підходить для застосування в важкодоступних місцях, приміщеннях, мобільність і зручність роботи зі станцією досягається за рахунок каркасної рами. Працює від мережі 220В, 50Гц.

Загальні технічні характеристики:
Робочий об'єм насоса – 0.6 см3
Номінальний тиск – 70 МПа
Номінальна подача – 0.9 л/хв
Об'єм масляного бака – 10 л.
Потужність приводного двигуна – 1.1 кВт, 1500 об/хв.
Електроживлення – напругою 200 В, 50 Гц
Маса (з сухим баком) – 22 кг
Розміри – 430х400х630 мм
Комплектація, фізичні розміри, значення тиску та подачі змінюються за бажанням замовника.
Усі гідравлічні насосні станції проходять обов'язкову перевірку та випробування

Призначення олії
Оліястанція призначена для створення гідравлічної енергії та підключення одного або кількох виконавчих гідропристроїв, що застосовуються при проведенні монтажно-демонтажних та ремонтних робіт у промисловості, у будівництві, на транспорті тощо. Маслостанція виконана у кліматичному виконанні У категорій розміщення 2,3. Температура навколишнього середовища мінус 30°С до плюс40°С. Робоча рідина - масла всесезонні гідравлічні з кінематичною в'язкістю 13,5-16,5 мм2/с (сСт) при температурі плюс 40°С: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82 своїм характеристикам переліченим вище маслам. Клас чистоти робочої рідини повинен бути не нижчим за 10 клас за ГОСТ 17216-71. Температура робочої рідини під час експлуатації насосної установки повинна знаходитись у межах від мінус 10°С до плюс 60°С. Робоче становище маслостанції - горизонтальне. Допускається нахил до 5 в будь-який бік.

Зусилля, що створюється гідроциліндрами різного діаметра та час висування

Діаметр гільзи гідроциліндра (мм)	Час висування на 100 мм (с)	Зусилля (кг)
30	4.5	5000
40	9	9000
50	14	14000
60	19	20200
70	25	27500
80	35	35850
90	45	45400
100	55	56000

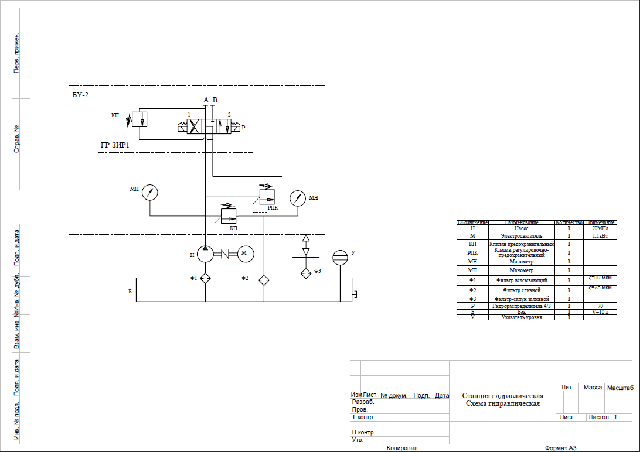

Гідравлічна схема маслостанції

Позначення

Позначення	Найменування	Кількість	Примітка
Н	Насос	1	P = 70 МПа
М	Електродвигун	1	N = 1,1 кВт
КП	Клапан запобіжний	1
РПК	Клапан регулювально - запобіжний	1
МН	Манометр	1
МН	Манометр	1
Ф1	Всмоктуючий фільтр	1	е = 90 мкм
Ф2	Зливний фільтр	1	е = 25 мкм
Ф3	Фільтр-сапун заливний	1
Р	Гідророзподільник 4/3	1	P = 70 МПа
Б	Бак	1	V = 10 л
У	Покажчик рівня	1

Опис роботи гідросхеми:
Електродвигун М обертає насос Н. Робоча рідина, що всмоктується насосом з бака Б через фільтр сітчастий Ф1, подається в блок управління БО-2 і далі, через трипозиційний чотирилінійний розподільник і рукави високого тиску, в робочу порожнину гідроінструменту. Для керування роботою гідроінструменту призначений трипозиційний розподільник. Рекомендується вихід У розподільника з'єднувати з робочою порожниною гідроінструменту (зазвичай поршневий), а вихід А - з порожниною повернення гідроінструменту у вихідне положення. Знижувальний клапан розподільника ГР-ЗІР1 призначений для обмеження тиску, що подається в штокову порожнину гідроінструменту, для полегшення запуску електродвигуна та розвантаження насоса в режимі холостого роботи насосної установки. У разі роботи з однопорожнинним гідроінструментом вихід А заглушити. Робочий тиск налаштовується регулювально-запобіжним клапаном РПК2 за манометром МН1(0...100 МПа). При цьому розподільник повинен бути переведений в положення для виходу робочої рідини з отвору, а шток гідроінструменту - в крайньому висунутому положенні. Запобіжний клапан КП1 налаштовується на тиск відкриття р=72±1,5 МПа та пломбується. На зливальній лінії встановлено масляний фільтр Ф2. Перепад робочої рідини до та після фільтра не повинен перевищувати 0,5 МПа. Перепад тиску понад допустимий призводить до виходу його з ладу. Для контролю величини перепаду тиску встановлено манометр МН2 (0...1 МПа). Робоча рідина заливається в бак через сітчастий заливний фільтр ФЗ.

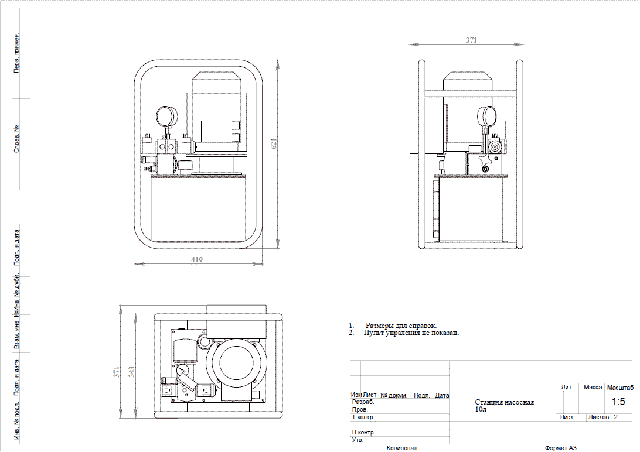

Креслення

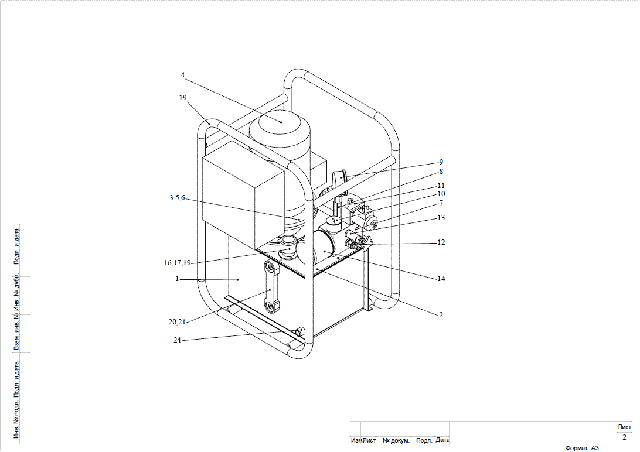

Комплектація маслостанції

1) Бак

2) Кришка бака

3) Насос

4) Електродвигун

5) Втулочно-пальцева муфта

6) Стакан

7) Гідравлічна плита

8) Штуцер

9) Манометр

10) Манометр

11) Трьохпозиційний гідророзподільник з ручним керуванням

12) Клапан запобіжний

13) Регулювально-запобіжний клапан

14) Фільтр масляний

16) Заливна горловина

17) Сітчастий фільтр

19) Пробка

20) Маслоуказатель

21) Термометр

24) Пробка для зливу масла



Пристрій та принцип роботи олії
Маслостанція складається з бака 1, з кришкою 2; насосної групи, що складається з насоса 4 (радіально-поршневого), електродвигуна 5, що з'єднує їх вали муфти з пружним елементом 6 і склянки 7, що виконує роль оболонки, чотирилінійного трипозиційного гідророзподільника з електромагнітним управлінням 8, встановленого на гідроблоці 9, -регулювально-запобіжного 12, манометра 13, встановленого на стійці 14, заливної горловини 15 з сітчастим фільтром та сапуном; фільтрів всмоктуючого 21 і зливного 22; індикатора рівня масла, поєднаного з термометром 23. Олія з бака зливається через пробку 24. Олія з бака 1 закачується насосом 4, що приводиться в рух двигуном 5 через муфту 6, через всмоктуючий фільтр 21 і трубопровід і далі надходить у гідророзподільник 8, тиском до робочих органів. З гідророзподільника масло на злив надходить через трубопровід до зливного фільтра 22 і знову надходить в бак 1. Олія заливається в бак 1 через заливну горловину 15. Злив масла проводиться через пробку 24, встановлену в стінці бака 1. Контроль рівня масла і його температури здійснюється за індикатору 23. Налаштування граничного тиску, що розвивається установкою, запобіжним клапаном 11. Клапаном регулювально-запобіжним 12 налаштовується робочий тиск станції і відповідно зусилля на гідроциліндрі Контроль налаштування тиску в системі контролюється манометром 13.
