Дроселі без зворотного клапана
Дроселі без зворотного клапана регулюють швидкість потоку, яка залежить від тиску на вході і в'язкості рідини.
Регулювання витрат здійснюється пластиковою ручкою: при обертанні за годинниковою стрілкою витрата зменшується і навпаки. Як тільки потік буде встановлено, заблокуйте бічній фіксатор, щоб зберегти бажані налаштування навіть у разі вібрації. Дроселі без зворотного клапана дозволяють проводити тонку і чутливу налаштування.

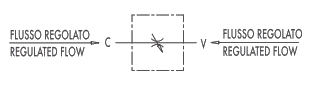

Схема дроселів без зворотного клапана:
В нашому асортименті Ви знайдете:
|
Дроселі без зворотного клапана |
Номінальний витрата рідини (л/хв) |
Максимальне пікове тиск, бар |
Тиск відкриття, бар |
Різьба |
Вага, кг |
|
VRFB 90° 1/4" |
15 |
350 |
0,5 |
G1/4" |
0,366 |
|
VRFB 90° 3/8" |
30 |
350 |
0,5 |
G3/8" |
0,352 |
|
VRFB 90° 1/2" |
50 |
350 |
0,5 |
G1/2" |
0,468 |
|
VRFB 90° 3/4" |
80 |
320 |
0,5 |
G3/4" |
1,080 |
|
VRFB 90° 1" |
110 |
300 |
0,5 |
G1" |
1,000 |
Дросель тонкої настройки потоку VRFВ 90 дозволяє відсікати та регулювати потік в обох напрямках, а також забезпечує вільне протікання рідини в обох напрямках. Клапан регулятор потоку дозволяє відсікати і регулювати потоки в обох напрямках. Клапан регулятор потоку складається із сталевого корпусу клапана, з розподільчого вала і вентиля управління. Вони забезпечують надійний і легкий контроль потоків, з допомогою регулюючого вентиля управління. На вентилі управління є установочний гвинт, який фіксує його, запобігаючи протіканню та зміни з-за вібрації. Дросель тонкого налаштування VRFВ 90широко використовується в промисловості, особливо у рухливих і промислових гідравлічних пристроях, вантажних платформах, контролюючи і захищаючи потужність потоків, забезпечуючи відповідну установку швидкості протікання рідини.
| Маркування | Q |
| VRFB 90 1/4" | 15 |
| VRFB 90 3/8" | 30 |
| VRFB 90 1/2" | 30 |
| VRFB 90 3/4" | 80 |
| VRFB 90 1" | 110 |
